Traversas

Metāla traversas zemsprieguma un vidējā sprieguma elektrolīniju balstiem. Standarta un individuāli izgatavojami risinājumi.

Traversas elektrolīniju izbūvei

Traversas paredzētas izolatoru, vadu, kabeļu armatūras un citu elektrolīniju elementu stiprināšanai pie balstiem. Pieejamas dažādos izmēros, konfigurācijās un ar karsti cinkotu aizsargpārklājumu.

h sh 151 traversa starpbalsta, horizontāla, 400 mm

h sh 153.10 traversa stūra, horizontāla,(tr 19) (ssbt1.20.1)

h sh 155 traversa enkurbalstam, horizontāla (gbt1.20) (tr 4)

Produktu veidi

Traversas

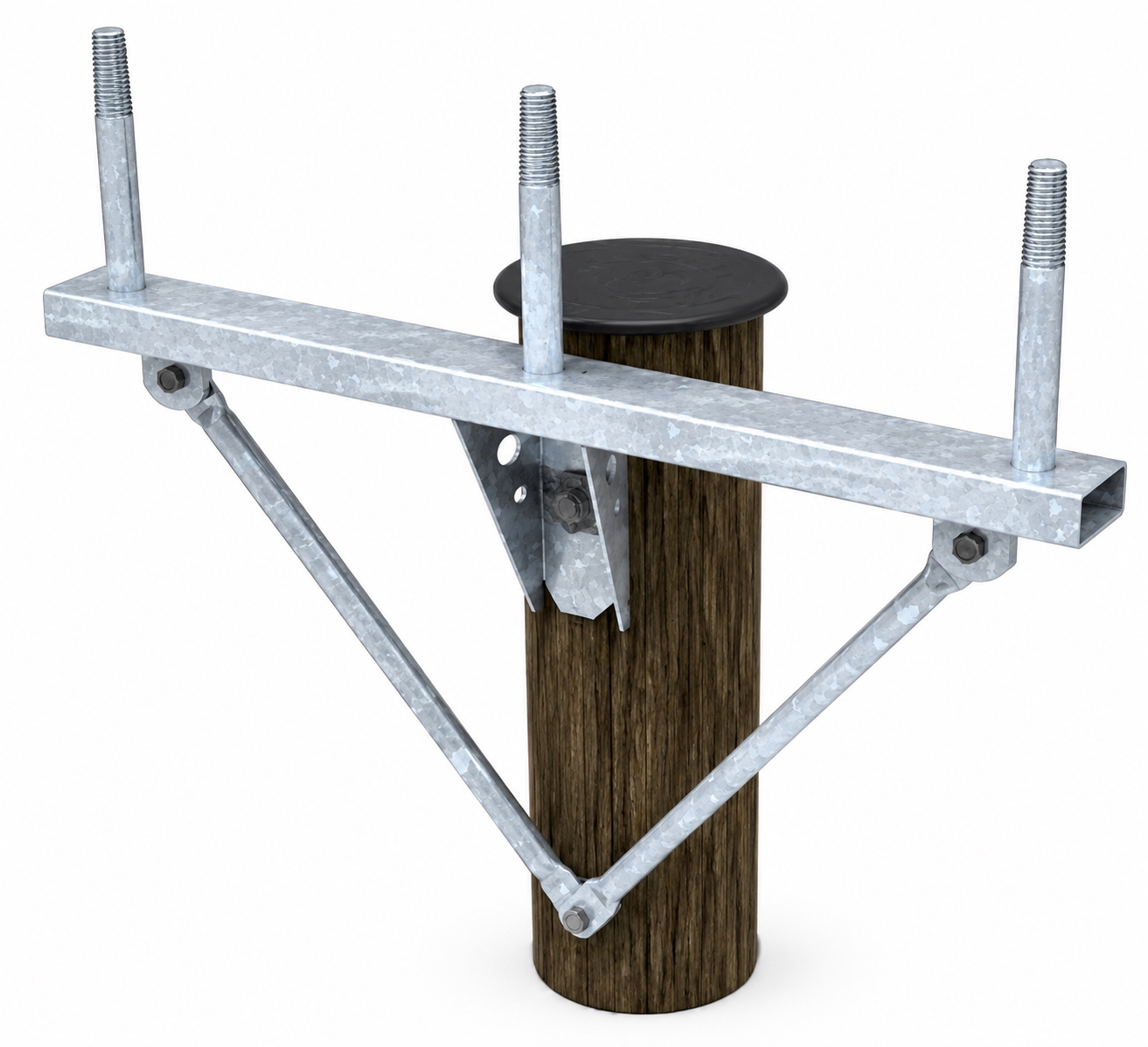

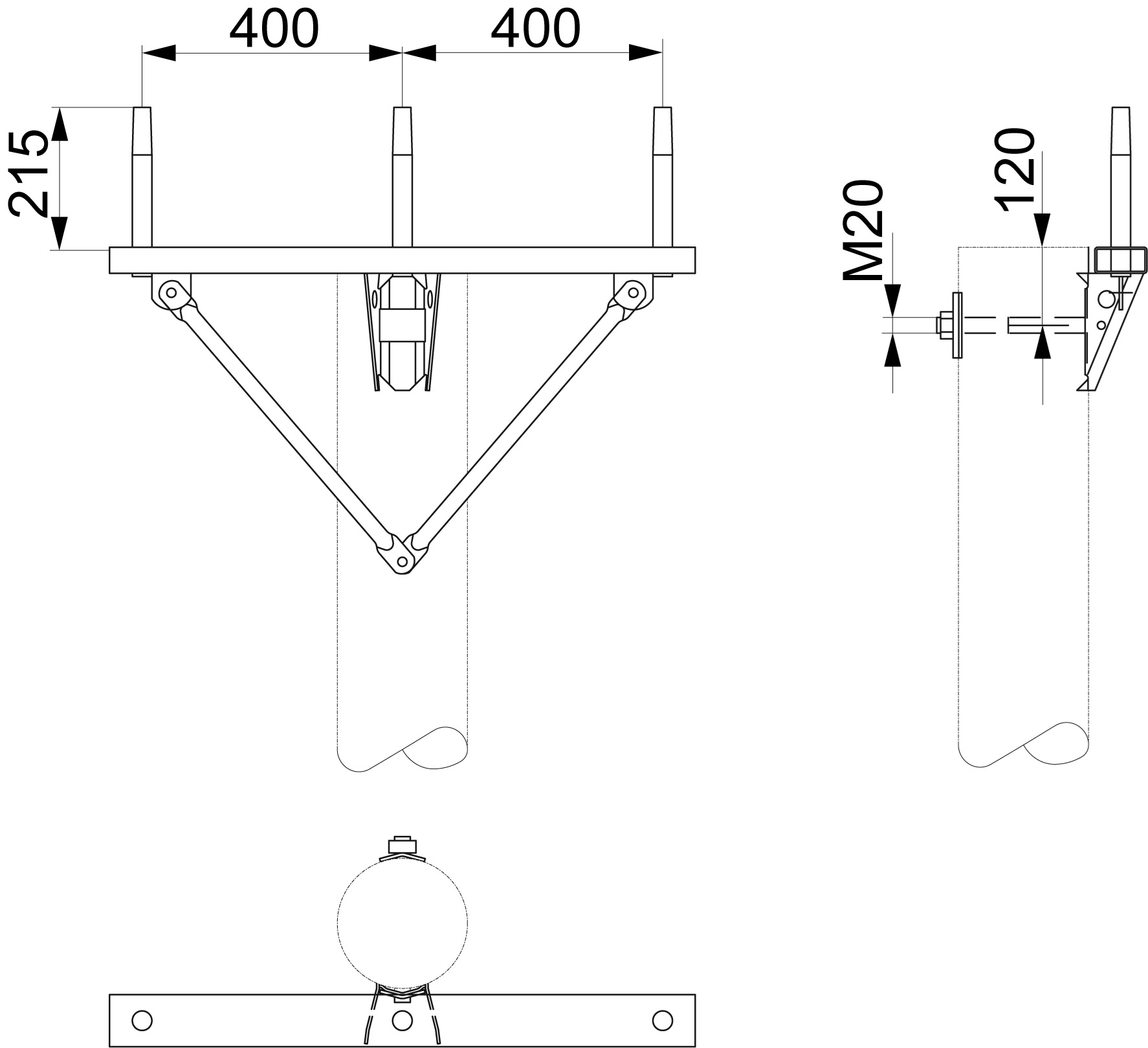

H SH 151

Traversa starpbalsta, horizontāla, attālums starp vadiem 400mm.Paredzēta vienai trīs fāžu izolētu vadu līnijas starpbalstos. Attālums starp vadiem 400mm.Traversas pieļaujamās slodzes vadu stiprinājuma vietās: Fx=3,0 kN leņķa slodze, Fz=3,6 kN horizontāli vadu virzienā, Fy=3,5 kN vertikāli uz leju.

Traversas

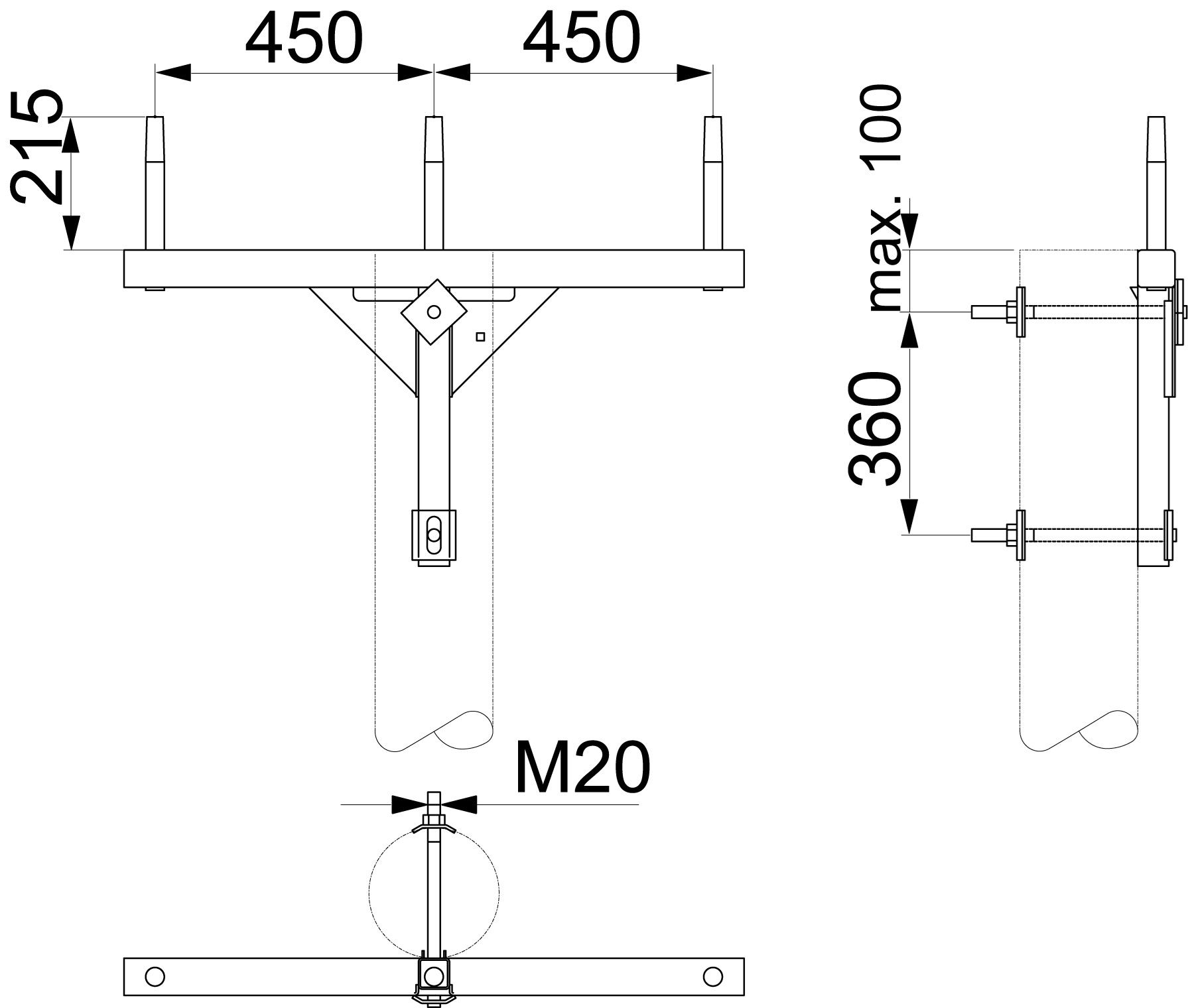

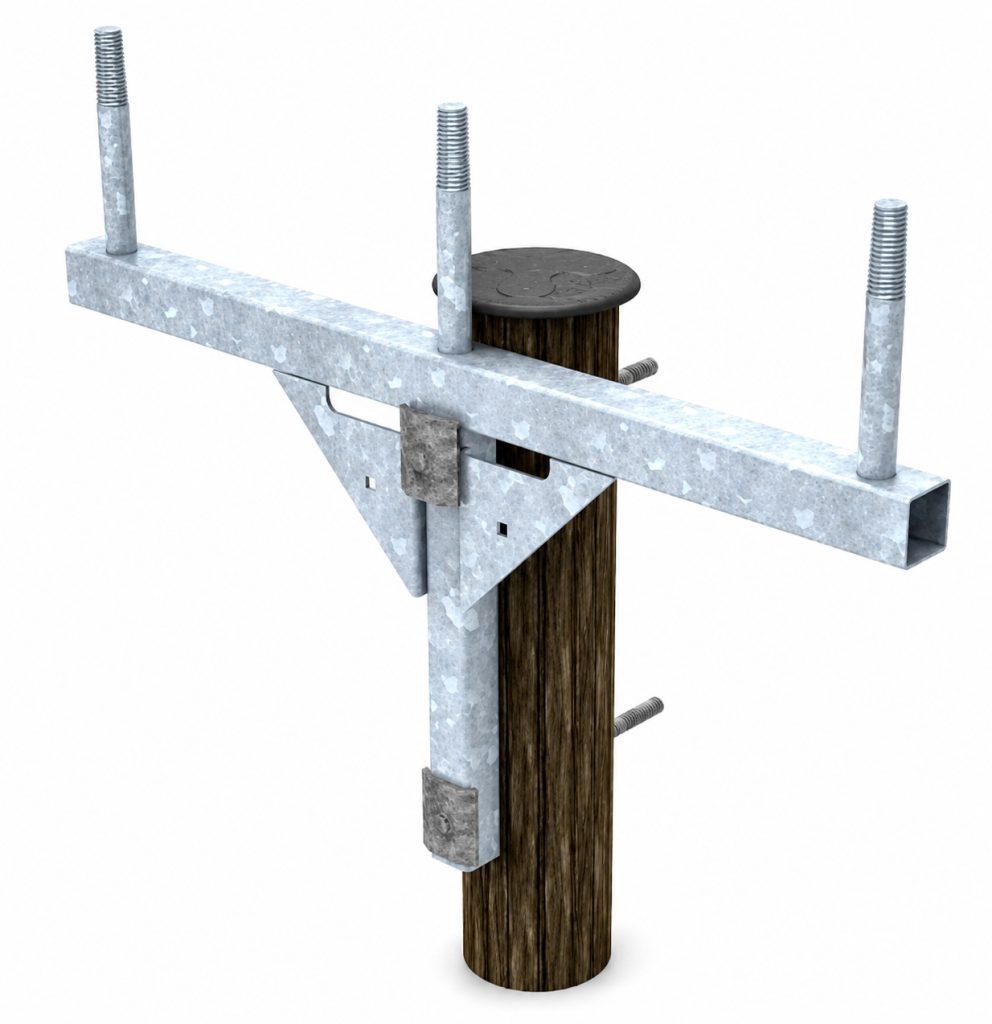

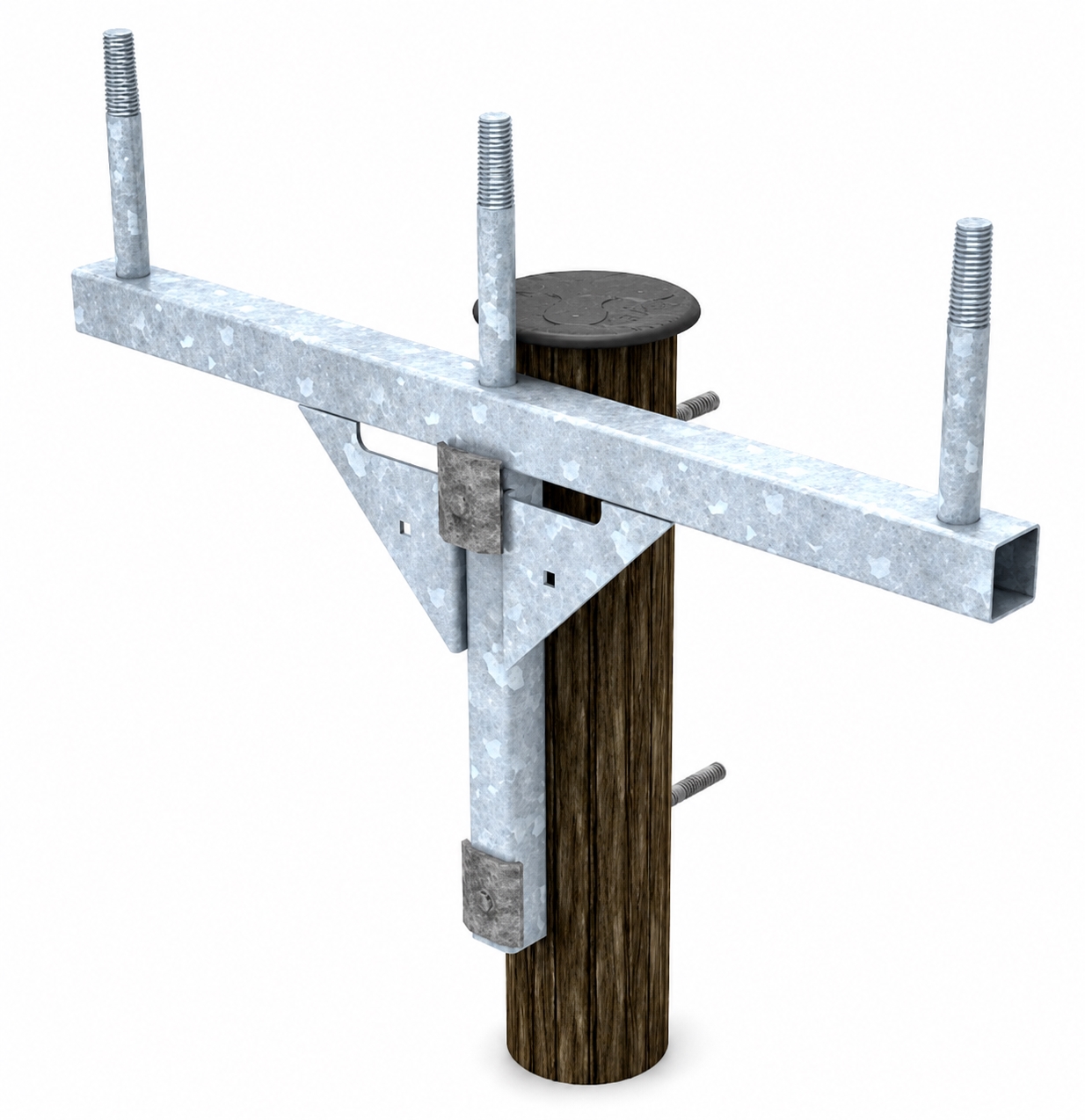

H SH 151.0

Traversa stūra starpbalsta (<15grādi), horizontāla, attālums starp vadiem 450mm. Paredzēta vienas trīsfāzu izolēto vadu līnijas montāžai starpbalstos. Traversas pieļaujamās slodzes vadu stiprinājuma vietās: Fx=3,0 kN leņķa slodze, Fz=3,6 kN horizontāli vadu virzienā, Fy=3,5 kN vertikāli uz leju.

Traversas

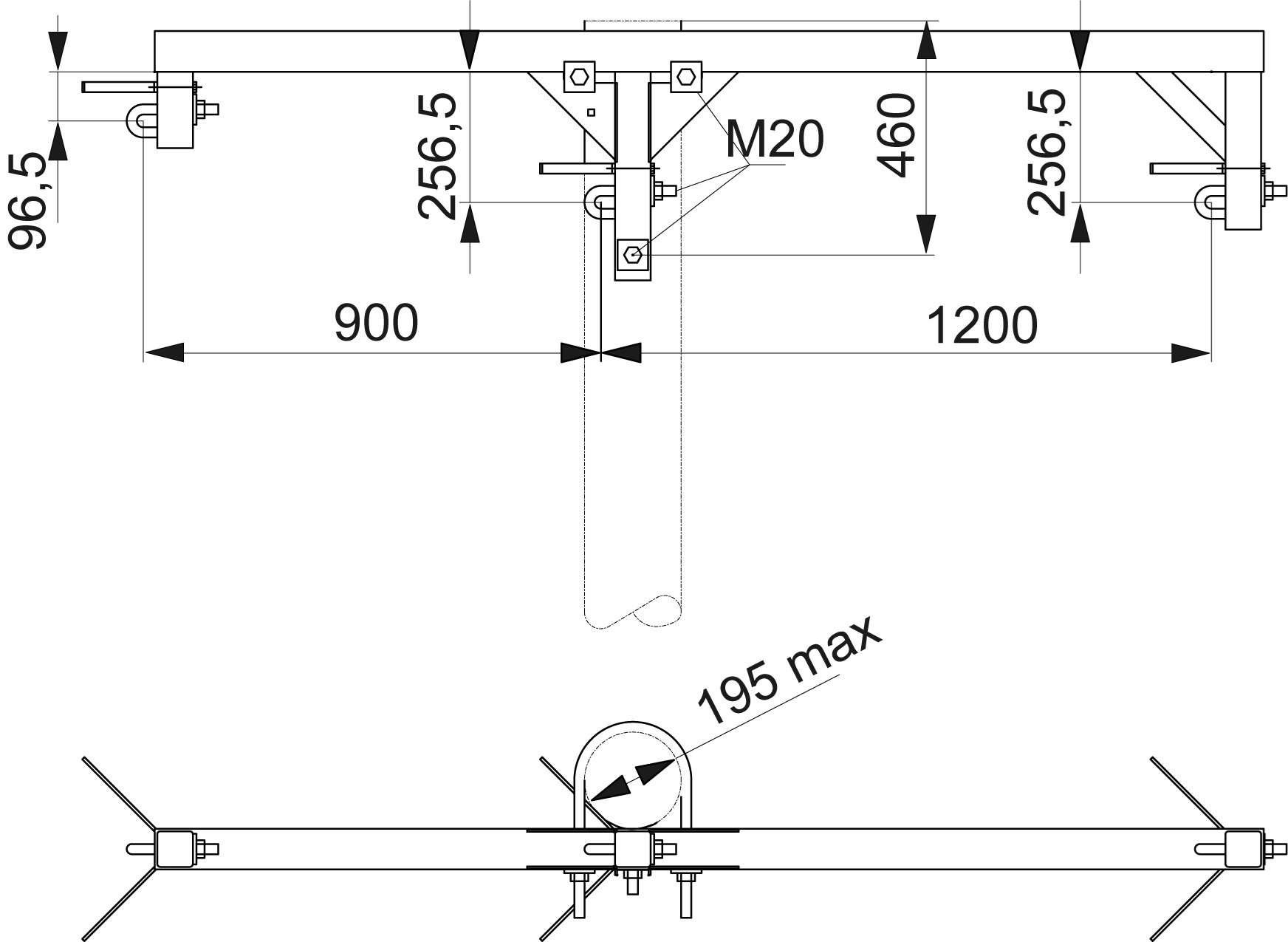

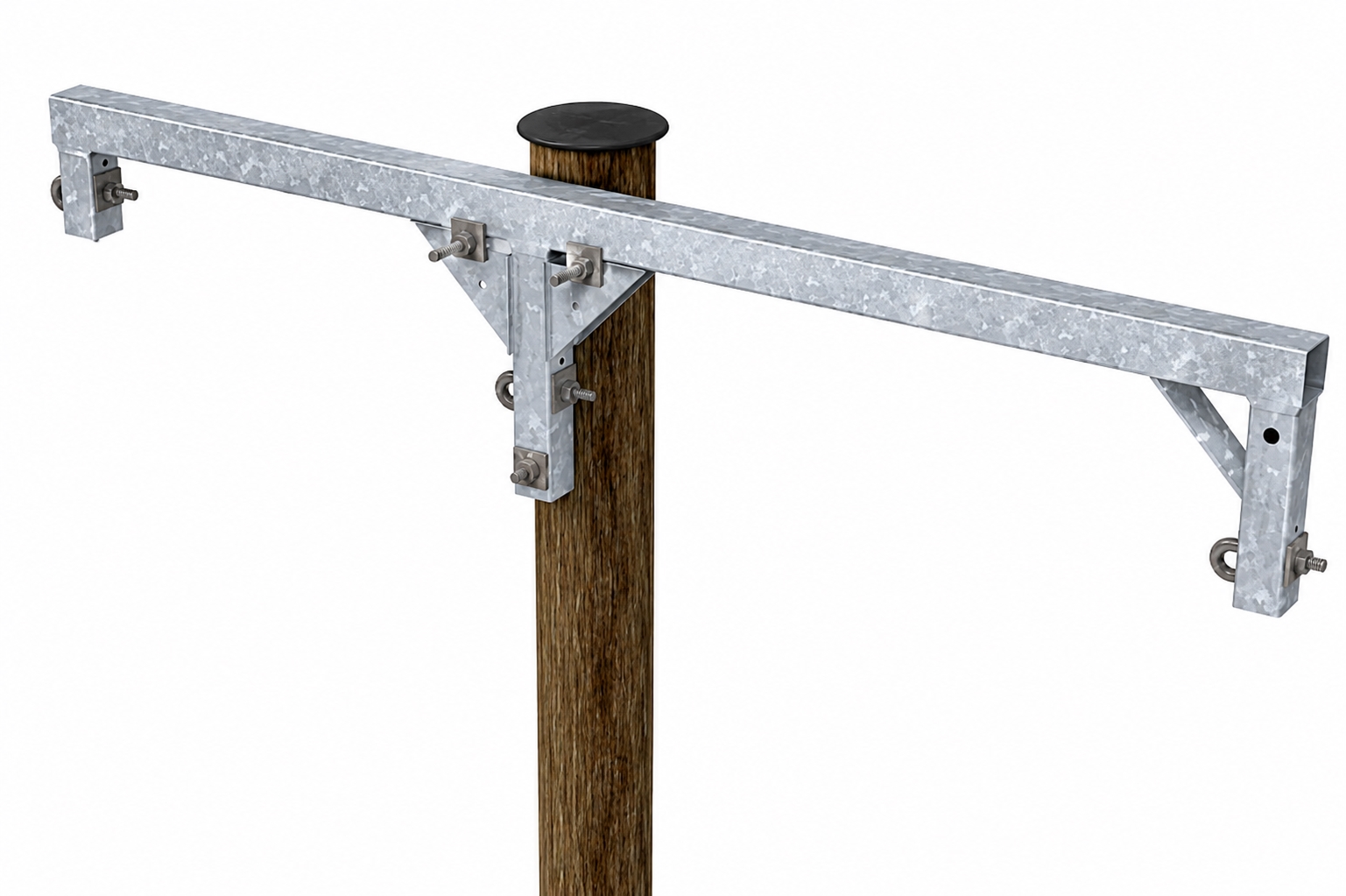

H SH 153.10

Traversa stūra starpbalsta (>15grādi; <60grādi), horizontāla, attālums starp vadiem 900mm un 1200mm. Vienas trīsfāzu izolētu vadu līnijas montāžai. Traversas pieļaujamās slodzes vada stiprinājuma punktos ir: Fx=14,0 kN leņķa slodze, Fz=4,5 kN horizontāli gar vadītāju, Fy=4,0 kN vertikāli uz leju.

Traversas

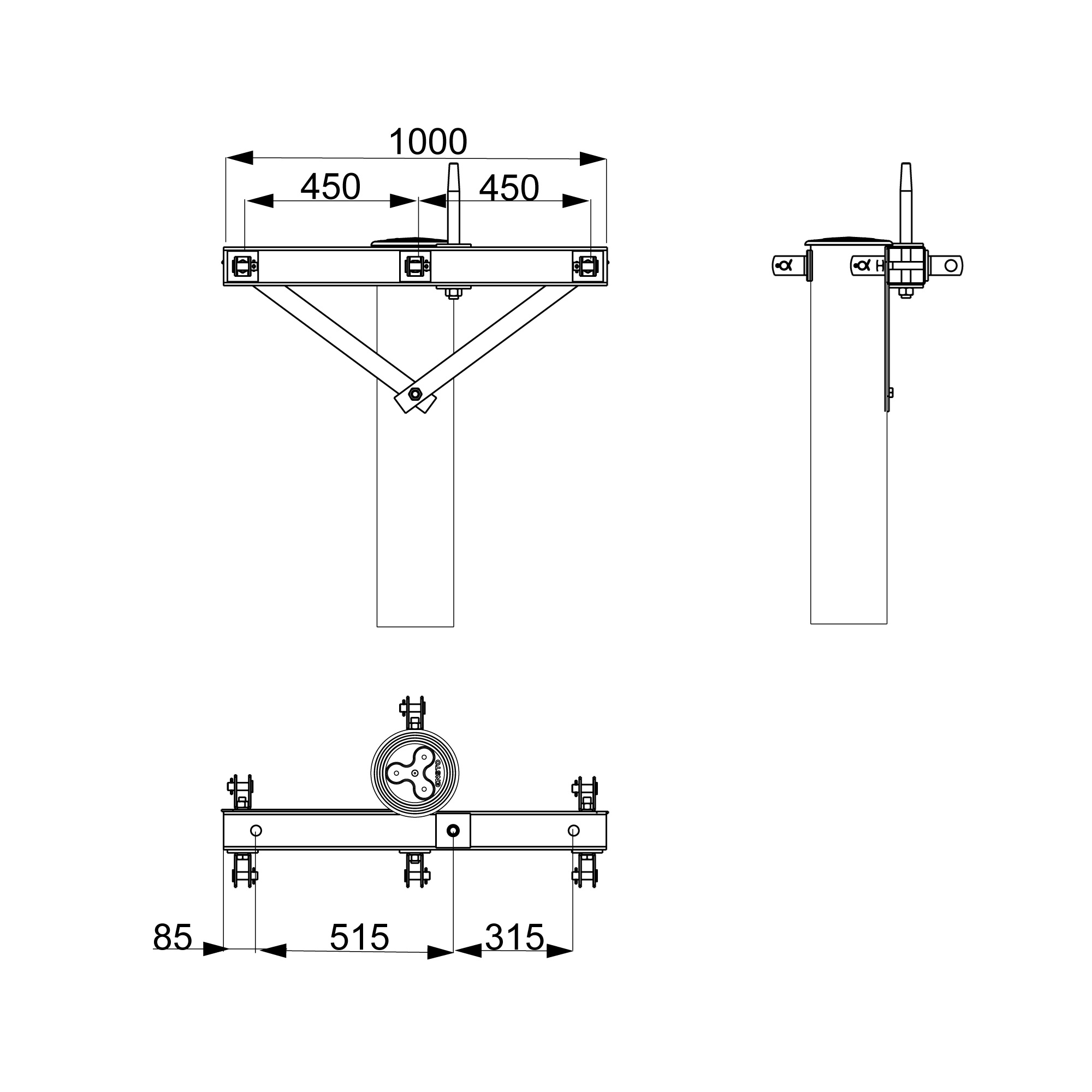

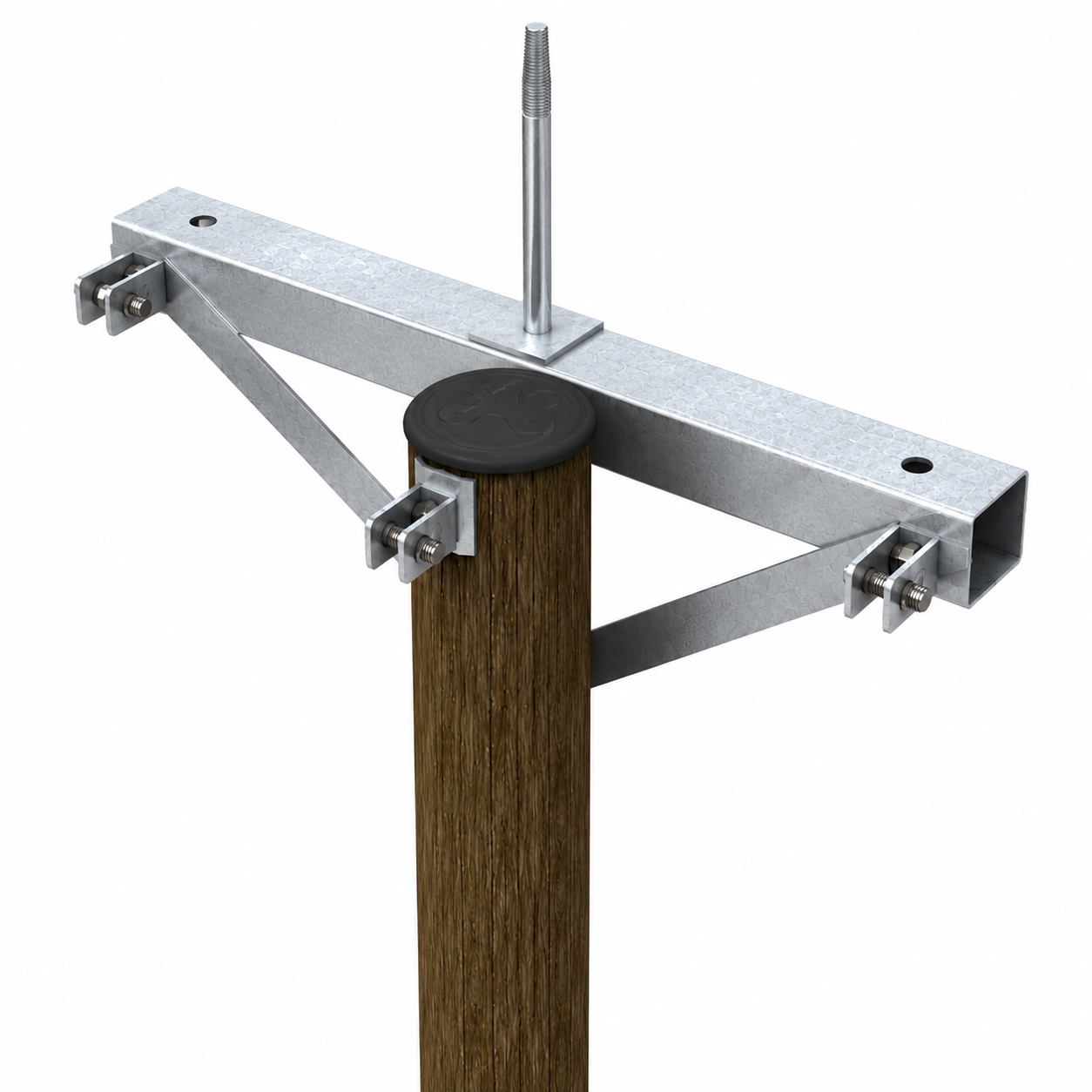

H SH 188

Izolēto vadu enkurbalstu traversa 20 kV. Viena, trīsfāzu pārklātas vadu līnijas starpspriegošanai. Traversas pieļaujamās slodzes vadu stiprinājuma punktos ir: Fz = 16,5 kN horizontāli paralēli līnijas asij.

Traversas

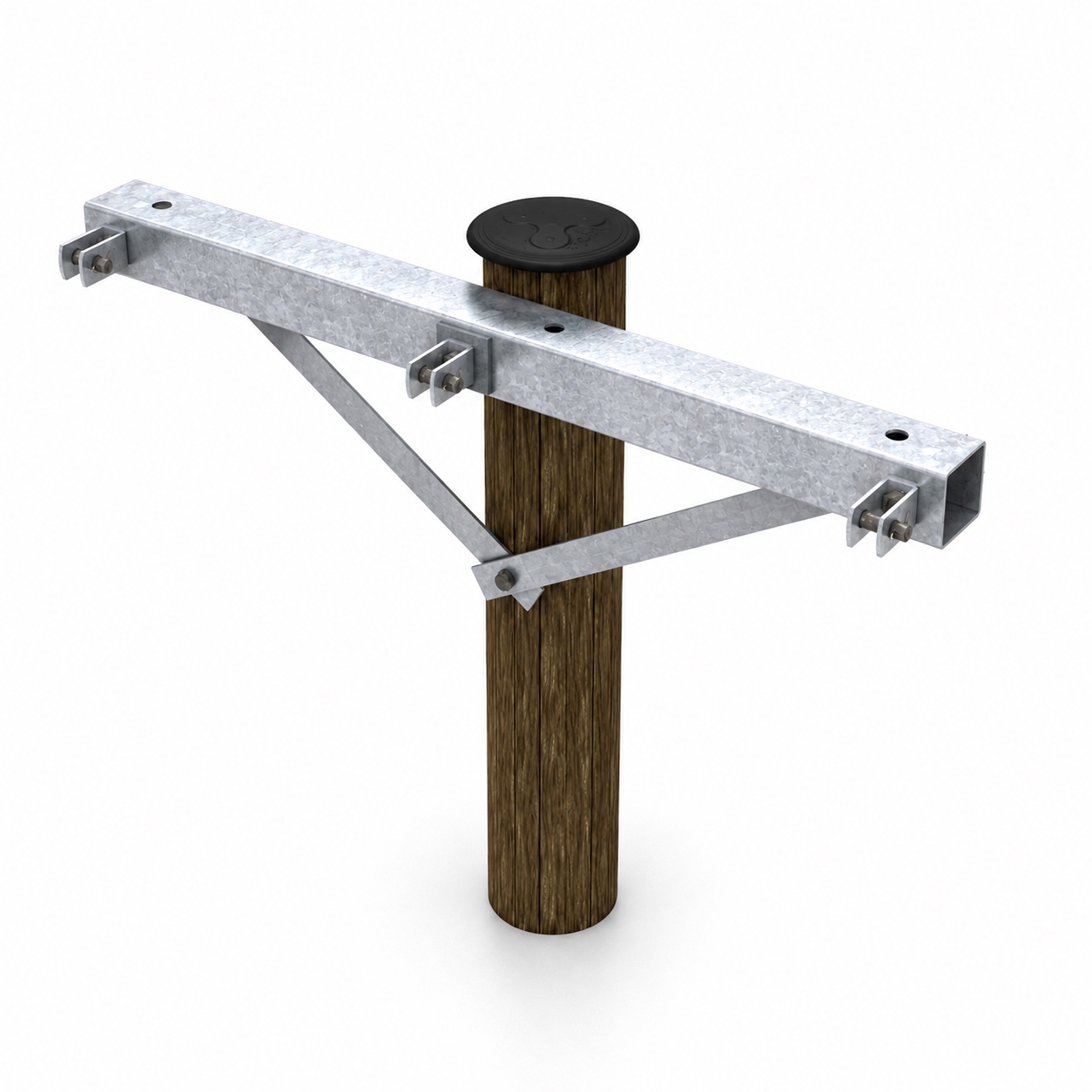

H SH 155

H SH 155 – Traversa enkurbalstam, horizontāla, attālums starp vadiem 450mm
Paredzēta vienai trīsfāzu izolēto vadu līnijai.
Traversas pieļaujamās slodzes vadu stiprinājuma vietās:Fz=16,5kN horizontāli vadu virzienā

Traversas

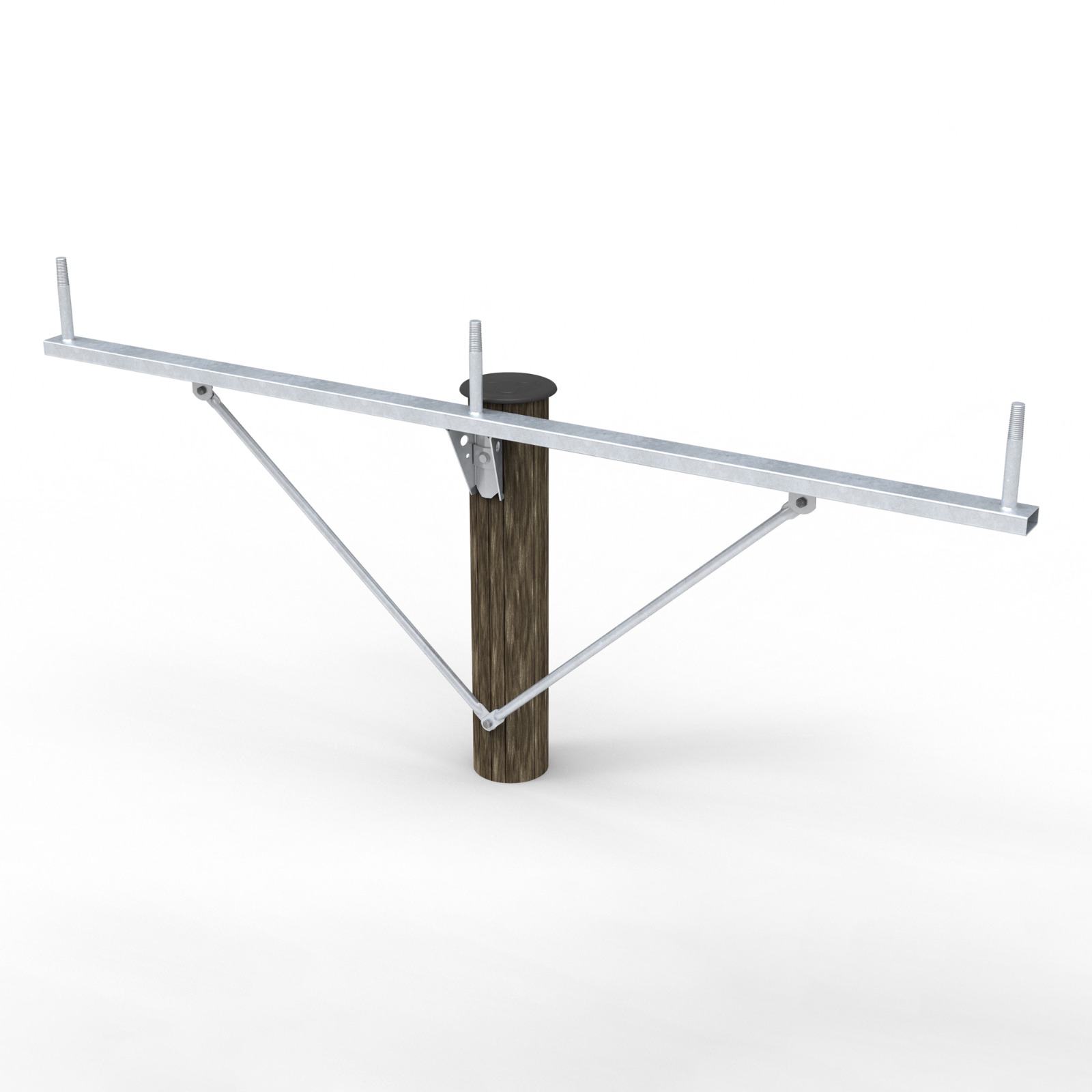

H SH 67

H SH 67 – Starpbalstu traversa kailvadu līnijām, attālums starp vadiem 1250mm.
Paredzēta vienai trīsfāzu kailvada līnijai. Pieļaujamās atgāžņa slodzes vadu stiprinājumu punktos ir šādas: Fx= 3,0 kN leņķa slodze, Fz=3,6 kN horizontāli visā vada garumā, Fy=3,5 kN vertikāli lejupvērsta.

Tehniskās iespējas

Nepieciešama traversa pēc rasējuma?

Nosūtiet tehnisko specifikāciju vai rasējumu, un mēs sagatavosim individuālu piedāvājumu.
